名称

ICF M54123

功能

漏电保护专用电路

应用

漏电保护器

描述

ICF M54123漏电保护专用电路是用于高速对地漏电保护器的半导体集成电路。漏电保护器专用电路用于漏电保护器的信号放大部分，由差分放大器，闩锁电路和稳压电路组成。零电流互感器（ZCT）检测漏电，其次次级输出作为差分放大器的输入，差分放大器与一个外接到闩锁电路的输入端，在输入电压达到规定值前，拴锁电路输出一直保持低电平，当漏电流大于规定值，输出变高，触发与闩锁电路相连的可控硅。

特点

温度特性好

输入灵敏度高（典型值Vt=8mV）

外围元件少

高抗干扰和抗冲击能力

低功耗（典型值5mW）110V~220V电压均可使用

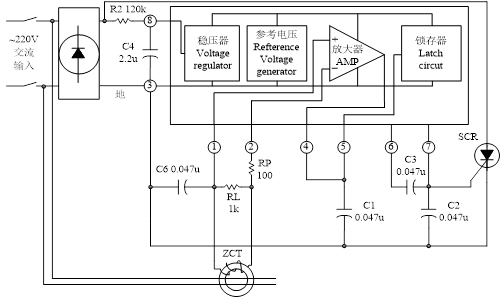

框图
