名称 |
||||||
|
ICF CP5011 |
||||||
|
功能 |
||||||
|
双路漏电保护器控制电路 |
||||||
|
应用 |
||||||
|
漏电保护器 |
||||||
|
描述 |
||||||
|
ICF CP5011双路漏电保护电路是基于ICF M54123的单端漏电保护电路的基础上开发的，能起到2个ICF M54123的功能。ICF CP5011双路漏电保护器由两个差分放大器，两个闩锁电路和稳压电路组成。外围零电流互感器（ZCT）检测漏电，其次次级输出作为差分放大器的输入，差分放大器与一个外接电容相结合，将信号放大，并连接到闩锁电路的输入端，在任一输入电压达到规定值前，闩锁电路输出一直保持低电平，当任一端的漏电电流大于规定值，输出变高，触发与闩锁电路相连的可控硅。 |
||||||
|
特点 |
||||||
|
温度特性好 输入灵敏度高（典型值Vt=6.1mV） 外围元件少 高抗干扰和抗冲击能力 低功耗（典型值5mW）110V~220V电压均可使用 |
||||||
|

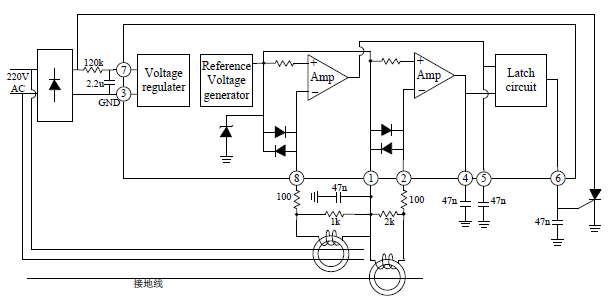

框图 |
||||||
|
|
||||||
|
规格 |
||||||
|
