名称

ICF LA1235

功能

FM中频系统集成电路

应用

FM中频调谐器

描述

ICF LA1235是一款用于高信噪比、低失真调频中频应用系统中的高速集成电路。IC的信噪比=88dB，失真因数=0.015%，几乎能集成了FM调谐器中频阶段的所有功能。中频放大器和限幅放大器包括6个阶段的双端差分放大器组成一个AM抑制电路，在本阶段中信号检测驱动包括4个阶段的电平检测控制器。驱动器的静音阶段是由一个或几个电路的微弱信号组成的，静音驱动输出的检测信号强度和失真静音驱动输出S曲线用来检测直流输出，从而预防噪音时的弱信号和失真。此外，弱信号静音驱动输出电路包含一个滞后施密特电路，用来预防由振幅产生弱信号的静音故障。AFC输出驱动器和调试信号阶段是通过一个外置电阻，及通过内置的调谐信号电路短路时IF放大器停止工作的功能，从而调整AFC的敏感性和静音宽度。当IF放大器电路通过停止调频中频放大器使之不工作时，从而使调频一起停止工作，通过调频调幅接收模式切换使我们能够减少冲击噪声

特点

信噪比高（典型88dB）

失真因数低（典型0.015%）

静音驱动电路的弱信号输出滞后

调音量无效(短)电路

信号指示器驱动输出具有宽动态范围

高灵敏度限制

内置的恒定电压调节电路（工作电压： 10至14V ）

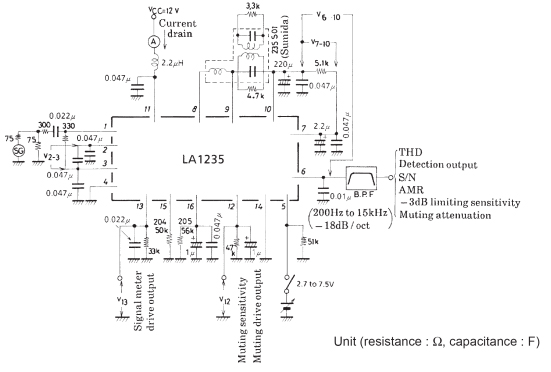

框图

规格
