名称 |
||||||
|
ICF SG3525 |
||||||
|
功能 |
||||||
|
电压控制PWM调制电路 |
||||||
|
应用 |
||||||
|
开关电源脉宽调制 MOS管作为开关器件的DC/DC变换器 AC控制器 |
||||||
|
描述 |
||||||
|
ICF SG3525是一款脉宽调制电路，在应用于各类开关电源情况时，具有良好的性能，需要较少的外部器件。芯片内部集成了精度为±1%的5.1V的基准和共模输入范围包含基准电压的误差放大器，因此在应用时外部的分压电阻可以取消。 |
||||||
|
特点 |
||||||
|
工作电压8.0V~35V 基准电压为5.1V±1% 100Hz-400KHz的振荡频率范围 单独的振荡同步引脚 死区时间可调 输入欠压锁定 可锁定PWM以抑制多脉冲 单脉冲关闭 双通道拉灌电流输出:峰值电流400mA |
||||||
|

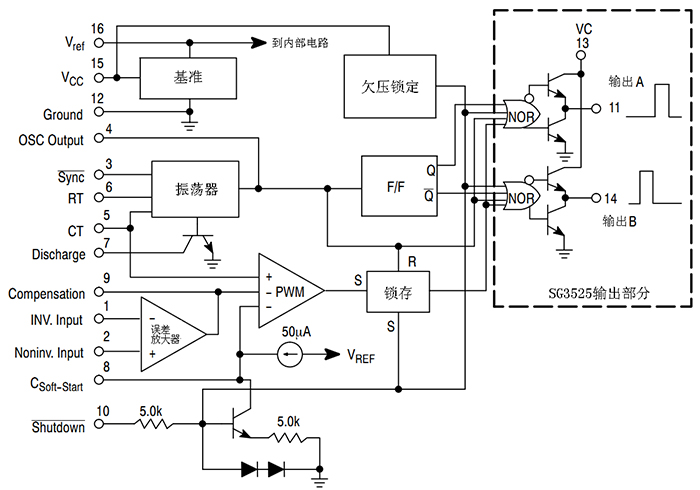

框图 |
||||||
|
|
||||||
|
规格 |
||||||
|
