名称

ICF KA7500B

功能

电压控制PWM调制电路

应用

PC电源

逆变电源

描述

ICF KA7500B是一块脉冲宽度调制方式的开关电源控制电路,由基准电压、振荡器、误差放大器、比较器、FF (触发器) 、输出控制电路、输出晶体管和死区时间比较器等电路构成，输出晶体管能够用输出控制电路选择推挽工作或单端放大工作。

特点

输出电流:Io = 500mA

工作频率:f=80Hz~ 300kHz

内置两个相同类型的误差放大器

内置5V基准电压

可选择输出方式

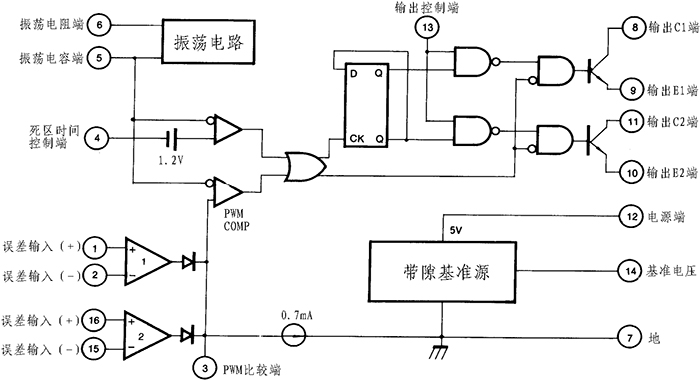

框图

规格
